能量計

能量計   1 3 9 1 5 1 9 y 1 8 3 6

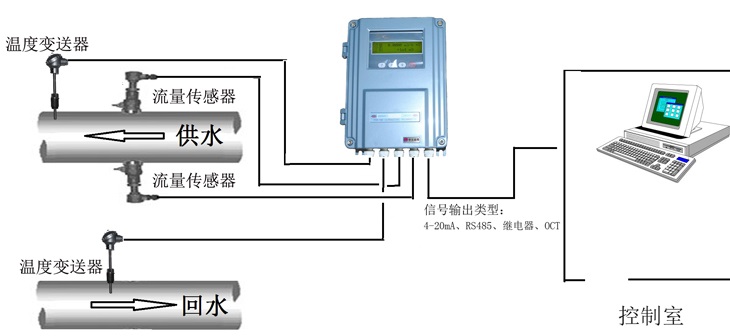

能量計是計算冷熱量的儀表。冷熱量表是將一對溫度1傳感器分別安裝在通過載熱流體的行管和下行管，流量計安裝在流體入口或回流管（流量計安裝的位置不同，最終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用積算公式算出熱交換系統獲得的熱量，與建筑業過去已普遍使用的戶用計量表——水表、電表、煤氣表相比，有更復雜的設計和更高的技術含量。小區供暖熱量表是一種包含機械、電子和信息技術的高科技產品，目前在許多領域獲得了成功的應用。

工作原理

超聲波速差法（時差法）原理：是依靠超聲波信號在流體中傳播的時間差，來測量流體流量。當超聲波速在流體中傳播時，流體的流動將使超聲波信號的傳播速度發生傳播的時間差。時間差的大小與流體的流速成正比關系。由此，便可測量流體流量。

分類

（1）中央空調冷熱計量

（2）管網小區供暖熱量表

功能

1. 可在水平、垂直方向安裝。

2. 溫度測量精度高，使用壽命長。

3. 既可計量熱量，又可計量冷量，也可冷熱量同時計量。

4. 流量計發出與流量成正比的脈沖信號。

5. 一對溫度傳感器給出表示溫度高低的模擬信號。

6. 利用積算公式算出熱交換系統獲得的熱量。

安裝要點

1、安裝必須在專業人員指導下進行

2、安裝前確保熱量表外觀無損壞，溫度傳感器電纜無破損

3、確定安裝管路與熱量表標稱直徑一致

4、確定熱量表安裝兩端的管線在同一軸線（偏差不大于5mm）

5、確保熱量表標志的水流方向與實際一致。

結構

包括超聲波換能器組件、測量管。

其特征在于還包括表體，表體左端安裝設置球閥及與控制連接的球閥電機；

包括密封圈、彈簧及彈簧座、彈簧座與球閥彈性頂觸配合；

球閥后部配合設置閥座密封圈表體內設置支架，支架中間部位安裝設置測量管；

支架左右兩端安裝設置反射鏡，表體扣接設置表盒底座，扣接部位左右分別設置超聲波換能器組件。

表盒底座設置盒座、盒座配合設置盒座蓋、盒座蓋內設置熱能表探頭；

積分儀、控制電路板、控制電路板設置M-bus集抄器和M-bus集抄器總線通信接口。

優點

1）綜合使用成本低：無機械葉輪轉動，不產生機械磨損，后期使用、維護成本低，

使用壽命遠遠長于機械式熱量表；

2）計量可靠性好：穿過冷熱量表前端過濾器的細小雜質，對小區供暖熱量表計量不會造成影響；

3）計量糾紛少：小區供暖熱量表使用時，不堵塞，不磨損，計量準確，利于供熱計量工作的順利進行；

4）維護方便：小區供暖熱量表基本屬于免維護產品。

小區供暖熱量表原理：微處理器通過超聲波流量傳感器得到流量信號，從測溫電路得到出口和入口水溫信號，根據標準熱量計算公式計算出系統交換的能量。

 能量計冷熱量表的工作原理：將一對溫度1傳感器分別安裝在通過載熱流體的行管和下行管，流量計安裝在流體入口或回管（流量計安裝的位置不同，最終的測量結果也不同），流量計發出與流量成正比的脈沖信號，一對溫度傳感器給出表示溫度高低的模擬信號，而積算儀采集來自流量和溫度傳感器的信號，利用積算公式算出熱交換系統獲得的熱量，與建筑業過去已普遍使用的戶用計量表——水表、電表、煤氣表相比，有更復雜的設計和更高的技術含量。小區供暖熱量表是一種包含機械、電子和信息技術的高科技產品，目前在許多領域獲得了成功的應用。
